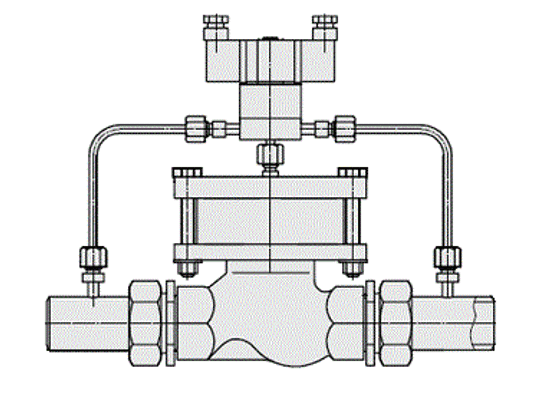

Клапан запорно-регулирующий АГТ-71-100/16 с электромагнитным приводом

Цена по запросу!
Скачать опросный лист
Описание
Характеристики

Клапаны предназначены для дисанционного и автоматического регулирования потоков рабочей среды с целью поддержания одного или нескольких параметров технологического процесса в требуемых пределах.
Управление клапанами осуществляется посредством электромагнитных клапанов, обеспечивающих подачу либо сброс рабочей среды из управляющей полости поршневого привода.
Клапан при отсутствии давления рабочей среды «нормально закрыт».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм

15-32

Рабочая среда

Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей.

Условное давление рабочей среды Ру, МПа

1.6

Температура рабочей среды, оС

150 – вода; 80 – воздух и др. газы

Напряжение питания электромагнита, В

220±22

Род тока питания электромагнита

Переменный, частотой 50Гц

Продолжительность включения электромагнита ПВ, %

100

Потребляемая мощность электромагнита, Вт

Не более 8

Степень защиты электромагнита

IP 54

Время полного открытия или закрытия клапана, с


2…60



Ду, мм

15 20 25 32

Коэффициент условной пропускной способности, Кvy, м3/ч

0,63 1,6 2,5 2,5 4,0 6,3 4,0 6,3 10 6,3 10 16

Расходная характеристика

линейная спец. линейная спец. линейная спец. линейная спец.

Минимальный перепад давления на клапанной тарели *, МПа (кгс/см2)

0,03 (0,3)

* - для обеспечения нормальной работы клапана требуется перепад давлений на клапанной тарели не ниже минимального

Таблица фигур
АГТ-71
Диаметр условного прохода DN
100
Рабочее давление PN
16
Тип привода
электромагнитный
