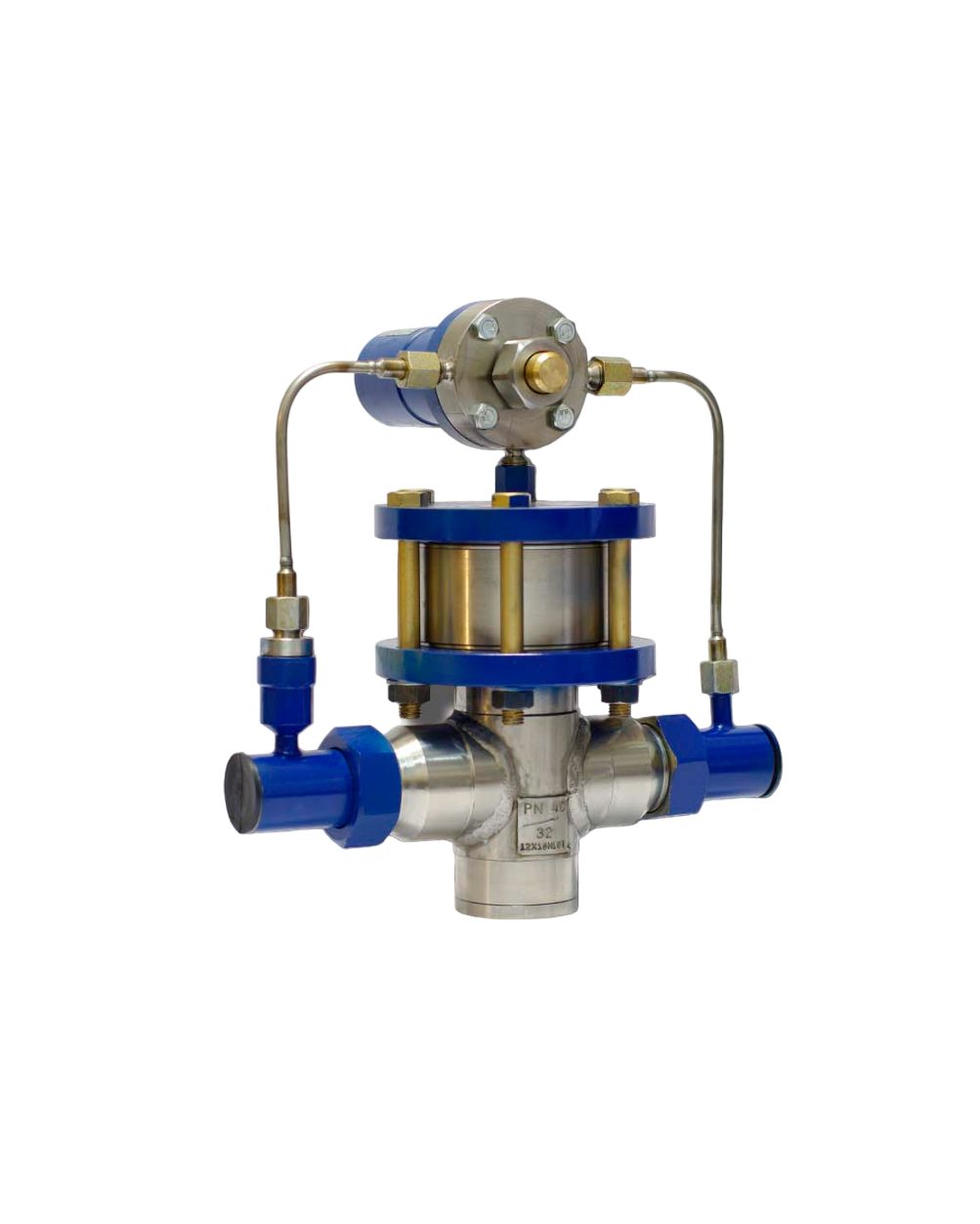

Регулятор подпора (регулятор давления «до себя») предназначен для автоматического поддержания заданного давления на входе регулятора при переменном расходе и изменении выходного давления.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду, мм |
15 - 32 |
|
Рабочая среда |
Холодная и горячая вода, теплоноситель тепловых сетей, воздух и др. газы |
|
Условное давление рабочей среды Ру, МПа |
1,6 (2,5; 4,0 - под заказ) |
|
Температура рабочей среды, оС |
150 – вода; 80 – воздух и др. газы |
|
Ду, мм |
15 | 20 | 25 | 32 |
|
Диапазон настройки давления на входе регулятора, МПа (кгс/см2) |
0,12…1,2 (1,2…12) | |||
|
Коэффициент условной пропускной способности, Кvy, м3/ч |
3,2 | 5,0 | 8,0 | 12,5 |
|
Зона пропорциональности, % от верхнего предела настройки |
Не более 2,5 | |||
|
Зона нечувствительности, |
Не более 4 | |||
|
Постоянная времени, с |
Не более 16 | |||
|
Минимальный перепад давления на клапанной тарели*, МПа |
0,03 (0,3) | |||
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального
