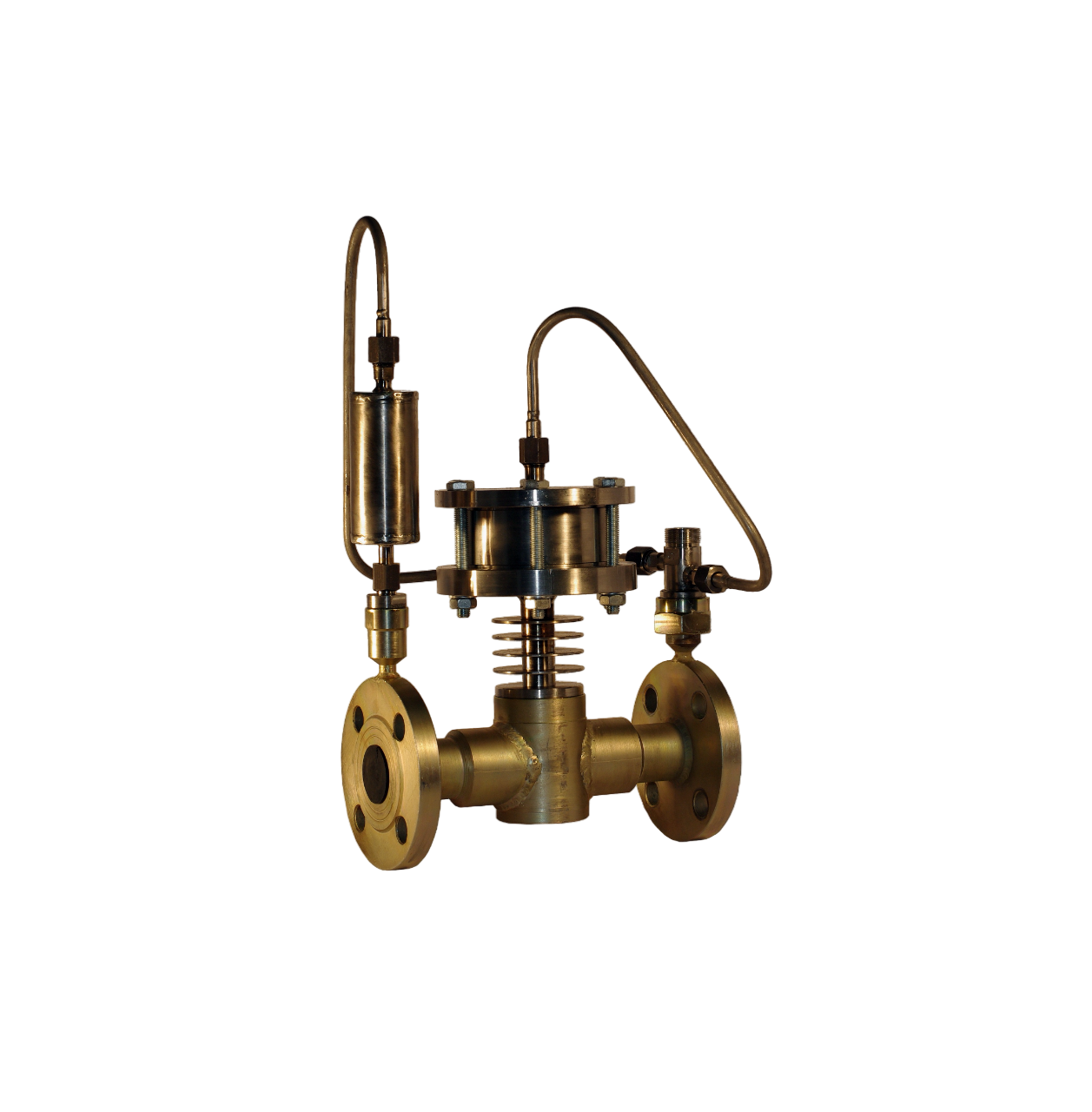

Регуляторы предназначены для поддержания заданной температуры в нагревательных и охладительных системах индустриальных, коммунальных и бытовых установок.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду, мм |
15 - 32 |
|
Рабочая среда (по исполнительному клапану): |
- горячая вода |
|
Условное давление рабочей среды Ру, МПа |
1,6 |
|
Регулируемая среда (по термостату) |
Не агрессивная к материалу температурного зонда (12Х18Н10Т) |
|
Ду, мм |
15 | 20 | 25 | 32 |
|
Пределы настройки термостата по температуре, оС |
минус 10…+90 | |||
|
Допустимая температура регулируемой среды на термостате, не более |
на 100 оС выше настроенного значения | |||
|
Коэффициент условной пропускной способности, Кvу, м3/ч |
3.2 | 5.0 | 8.0 | 12.5 |
|
Допустимая температура рабочей среды на исполнительном клапане, оС |
минус 30…+150 | |||
|
Допустимое давление (наружное) на колбе температурного зонда, МПа (кгс/см2) |
2.5(25) | |||
|
Длина соединительного капилляра, м |
3 | |||
|
Минимальный перепад давления на клапанной тарели *, МПа(кгс/см2) |
0.05(0.5) | |||
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального
