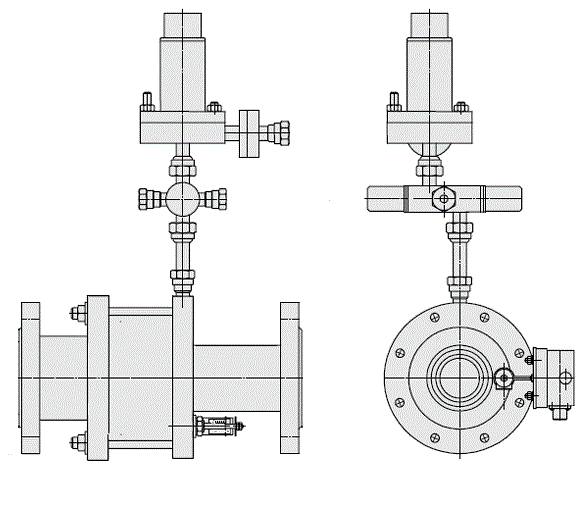

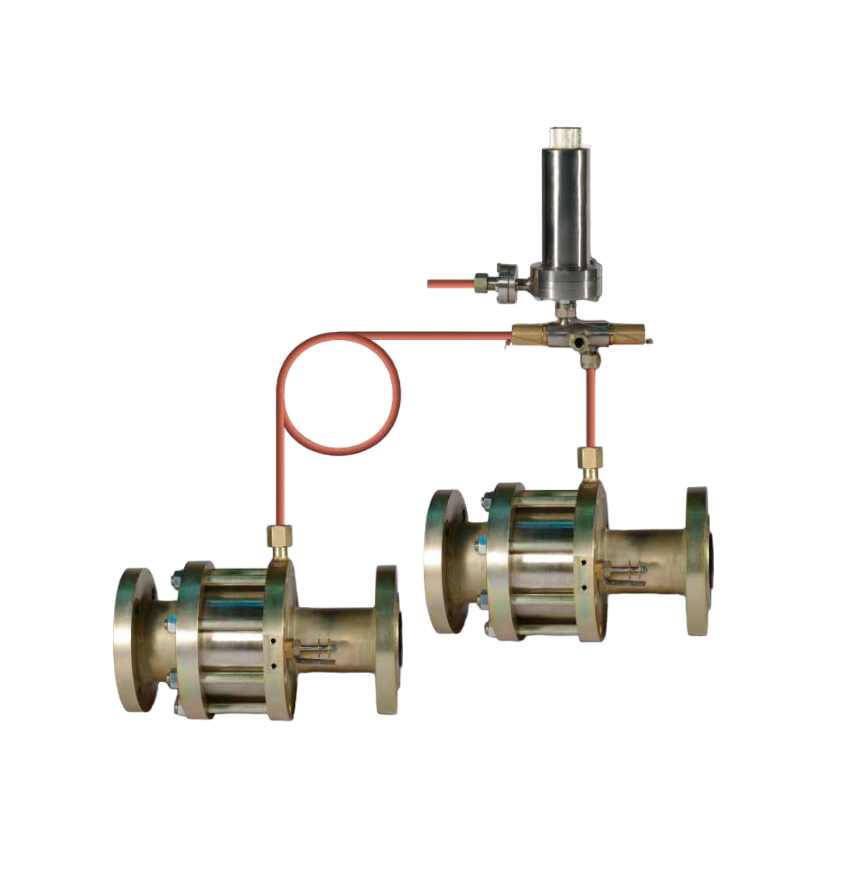

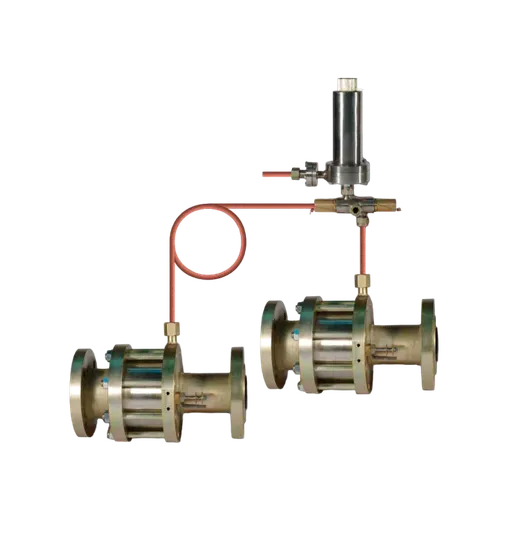

Системы защиты предназначены для защиты тепловых пунктов с присоединенными к ним местными системами потребителей тепла от аварийного повышения давления в обратном сетевом трубопроводе путем отсечки теплового пункта от сетевых трубопроводов – подающего и обратного - при превышении давления в обратном сетевом трубопроводе уставки срабатывания, и автоматического возвращения системы в исходное состояние после устранения причины срабатывания. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условный диаметр | 40-200 |
| Рабочая среда | Теплоноситель тепловых сетей |
| Температура рабочей среды, С° | 150 |
| Условное давление рабочей среды Ру, МПа |
2,5 |
| Диапазон настройки давления срабатывания, МПа (кгс/см2) |
0,2-0,8 (2-8) 0,6-1,25 (6-12,5) |
| Точность срабатывания во всем диапазоне настройки, МПа (кгс/см2) | ±0,003 (±0,3) |
| Время закрытия клапанов при достижении давления срабатывания, с | Не менее 2 (регулируются в процессе настройки системы защиты) |
| Время открытия клапанов, с | 2-60 |
| Напряжение питания сигнализаторов положения и коммутируемые токи |
- постоянный ток V=24В. I≤0,5А - переменный ток V=220В. I≤0,5А |
| Степень защиты корпуса сигнализатора положения | IP54 |
